У большого окна радиатор может не справиться с холодом, даже если котёл выбран с запасом мощности. Площадь комнаты здесь мало о чём говорит: теплопотери зависят от остекления, стен, кровли, пола, вентиляции и температуры, которую нужно поддерживать внутри. Поэтому проект отопления начинают с изучения дома и расчёта по каждому помещению, а не с выбора оборудования по каталогу.
Сначала — дом, затем — мощность системы
Проектировщику понадобятся планы и разрезы, состав наружных конструкций, размеры и характеристики окон, сведения об утеплении и вентиляции, назначение помещений. В новом доме основой служит архитектурный проект, но изменения в ходе строительства нужно учитывать. В существующем — проверить конструкции на месте: слой утеплителя в старой документации не всегда совпадает с тем, что было сделано.
Теплопотери считают для каждой комнаты с учётом принятой для проекта наружной температуры и требуемой температуры внутри. Угловая комната с двумя наружными стенами, большим остеклением и высоким потолком отличается от спальни той же площади с одним небольшим окном. Отдельная статья расчёта — воздух, поступающий через вентиляцию и неплотности. Если предусмотрена приточно-вытяжная вентиляция, нужно согласовать, где будет нагреваться приточный воздух: в самой установке или в другой части инженерной системы.
Правило «столько-то киловатт на квадратный метр» подходит лишь для грубой предварительной оценки. По нему нельзя надёжно подобрать котёл, радиаторы или шаг труб тёплого пола. Запас мощности сам по себе тоже не решает проблему: оборудование может начать работать короткими циклами, а ошибки в распределении тепла и настройке контуров останутся.
Источник тепла: что позволяет дом и его сети
Газовый или электрический котёл, тепловой насос и другие источники тепла различаются требованиями к сетям и месту установки. Сравнивать только цену оборудования недостаточно. Нужно проверить выделенную электрическую мощность или условия подключения газа, предусмотреть место для оборудования и доступ к нему для обслуживания, учесть требования к дымоудалению и вентиляции. Имеет значение и то, живут ли в доме постоянно.
В Калининградской области влажно, ветрено, а периоды умеренного холода могут быть долгими. Расчёт на принятую зимнюю температуру от этого не отменяется. Но большую часть сезона дому нужно меньше тепла, чем в расчётный мороз, поэтому важно, как источник работает при частичной нагрузке. Для теплового насоса оценивают производительность при низкой наружной температуре и при необходимости продумывают резервирование. Для котла смотрят не только максимальную мощность, но и диапазон её модуляции.
Если источник тепла ещё и готовит горячую воду, потребность в ней считают отдельно. Складывать паспортные мощности всех приборов и принимать сумму за необходимую мощность источника нельзя: результат зависит от схемы с бойлером, приоритета нагрева воды и возможной одновременной работы контуров. Принятое решение отражают на схеме вместе с накопительной ёмкостью, насосами, арматурой и автоматикой, если они предусмотрены.
Радиаторы и тёплый пол решают разные задачи
Радиатор сравнительно быстро реагирует на изменение подачи тепла; им удобно управлять в пределах комнаты. Водяной тёплый пол греет большой поверхностью, но стяжка делает его инерционным. Разница особенно заметна у панорамного остекления, в комнатах, которыми пользуются время от времени, и при желании снижать температуру на ночь.

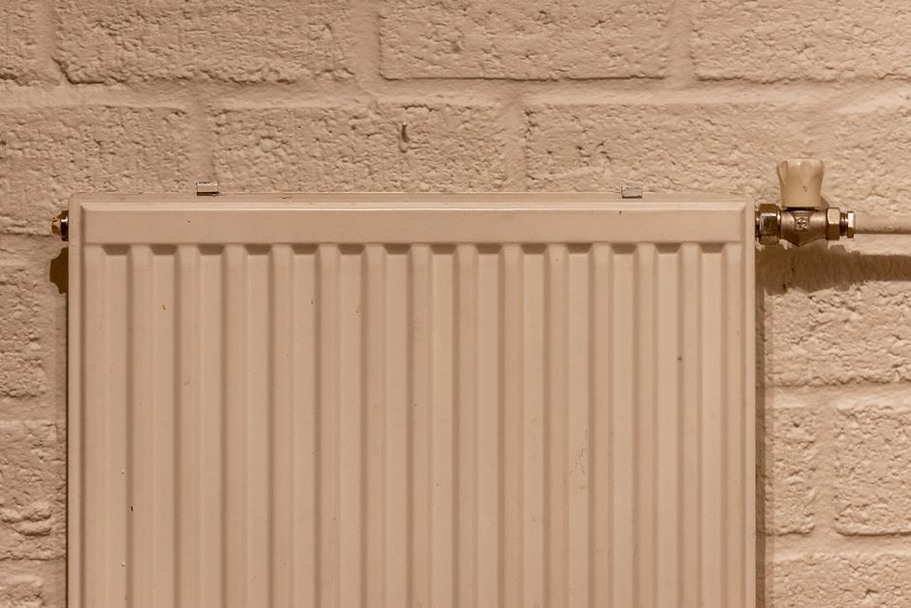

Мощность в паспорте радиатора указана для определённых температур воды и воздуха. При более низкой температуре подачи тот же прибор отдаст меньше тепла, поэтому размеры и число секций уточняют по данным производителя. Ширина подоконника — не единственный критерий выбора. Учитывают место установки, зазоры для движения воздуха, нишу или экран, близость штор и доступ к клапанам. Конвектор у остекления тоже включают в расчёт, а не добавляют в проект как декоративную деталь.
Для тёплого пола определяют тепловую нагрузку комнаты, допустимую температуру поверхности, сопротивление покрытия, конструкцию основания, шаг труб и длину контуров. Под разными покрытиями пол отдаёт разное количество тепла: толстый ковёр или материал с высоким термическим сопротивлением меняет результат. И даже если в санузле тёплый пол нужен прежде всего ради комфорта, отдельно проверяют, сможет ли он поддерживать расчётную температуру воздуха без другого прибора.
Схема разводки и гидравлика
Приборы могут быть подобраны верно, но одни комнаты всё равно окажутся теплее других: через контуры проходит разное количество теплоносителя. Гидравлический расчёт связывает нужный расход с длиной и диаметром труб, сопротивлением арматуры и характеристиками насосов. По его результатам выбирают оборудование и балансируют систему.
В частном доме радиаторы можно подключить по разным схемам. Лучевая разводка с коллектором даёт отдельную линию к каждому прибору и удобна для покомнатного контроля, зато требует места под коллектор и трубы. Двухтрубная магистральная схема может лучше подойти при другой планировке и расположении технических зон. Решение зависит от конфигурации дома, условий монтажа и доступа к соединениям — универсально лучшей схемы нет.
Если в доме есть и радиаторы, и водяной тёплый пол, учитывают разные температуры теплоносителя и способы управления. Смесительный узел и отдельные насосные группы нужны не всегда: это зависит от источника тепла и схемы. В проекте должно быть понятно, как движется теплоноситель, где стоят датчики, как работают клапаны и что происходит, когда часть контуров закрывается.
Что стоит увидеть на рабочих чертежах
- Трассы труб с диаметрами, отметками и привязкой к строительным конструкциям.
- Мощность и место установки каждого отопительного прибора.
- Длины петель тёплого пола, расположение коллекторов и шкафов.
- Принципиальную схему котельной или теплового пункта с насосами, арматурой, группами безопасности и расширительным баком.
- Расчётные расходы теплоносителя и настройки для балансировки.
- Места термостатов и датчиков, описание логики управления.
Трассы стоит сверить с планом дверных порогов, встроенной мебели, сантехники и креплений перегородок. До заливки стяжки расположение труб в полу фиксируют в исполнительной документации. Иначе при отделке или ремонте придётся гадать, где можно сверлить.
Управление должно соответствовать поведению дома
Автоматика избавляет от постоянной ручной регулировки, но работает в рамках принятой схемы. Погодозависимое управление меняет температуру теплоносителя вслед за наружными условиями. Комнатные термостаты и термостатические клапаны ограничивают нагрев отдельных помещений. Ни те ни другие не заменяют гидравлическую балансировку: при неверном распределении расхода автоматика лишь пытается исправить последствия.
Разделение на зоны имеет смысл, если спальни, общая комната и, скажем, редко используемый кабинет требуют разных режимов. Излишне дробная схема, напротив, добавляет приводы, провода и настройки. У тёплого пола есть ещё одно ограничение — инерция стяжки. Снижение температуры на несколько часов может почти не дать ожидаемой экономии и комфорта. Поэтому сценарии управления согласуют с конструкцией дома и типом отопительных приборов.
Место для комнатного датчика выбирают до чистовой отделки. Рядом с радиатором, под прямым солнцем, на сквозняке или за высокой мебелью его показания будут искажены. В проекте также фиксируют поведение системы при отключении электричества и после его восстановления, особенно если дом надолго остаётся пустым. Защиту от замерзания рассматривают вместе с резервным питанием и особенностями источника тепла, а не как одну настройку термостата.
Архитектура, интерьер и отопление
На инженерном плане радиатор, коллекторный шкаф и внутрипольный конвектор выглядят компактнее, чем в готовом интерьере. Радиатор под низким окном может помешать длинной шторе, шкаф — занять стену, отведённую под хранение, а конвектор — изменить конструкцию пола и примыкание к остеклению. Эти решения лучше обсудить с архитектором и дизайнером до утверждения высот стяжек и расстановки мебели.
В санузле нужна особенно точная координация. Полотенцесушитель может относиться к отоплению, горячему водоснабжению или быть отдельным электрическим прибором; от выбора зависят подключение и работа летом. Трубы в полу нужно сопоставить с крепежом инсталляции, перегородок и душевого ограждения. Если запланировано деревянное покрытие, проектировщик уточняет требования производителя к основанию и температуре поверхности.
В квартире возможности изменений не те, что в частном доме. Перенос и замена приборов центрального отопления, вмешательство в стояки или подключение водяного тёплого пола к общедомовым сетям влияют на всю систему. Прежде чем принимать такое решение, нужно выяснить требования управляющей организации и действующий порядок согласования. Для электрического тёплого пола проверяют нагрузку на квартирную сеть.
Монтаж, испытания и передача системы
По проекту должно быть возможно проверить монтаж. Пока трубы не скрыты, фиксируют их расположение, соединения и результаты предусмотренных испытаний. Последовательность работ согласуют со строителями: крепление труб, теплоизоляция основания, деформационные швы, заливка стяжки и первый прогрев связаны между собой. Режим ввода тёплого пола в эксплуатацию определяют по требованиям к выбранной стяжке и покрытию. Преждевременный интенсивный нагрев может повредить отделку.
При приёмке фактические модели оборудования и отопительных приборов сверяют с проектом. Проверяют, доступны ли фильтры, краны и соединения для обслуживания. Затем систему заполняют, удаляют воздух, выставляют расчётные расходы и испытывают автоматику в разных режимах. У подрядчика стоит получить исполнительную схему, паспорта оборудования и записанные настройки: положение балансировочных клапанов и расходы по коллекторам после первого сезона по памяти не восстановить.
Если в какой-то комнате температура отличается от заданной, одного замечания «здесь холодно» мало. Запишите наружную температуру, режим работы источника тепла и показания термостата. Эти данные помогут разобраться, требуется ли изменить настройку, повторить балансировку или пересмотреть проектное решение.
